ЖК «Символ» — щит на 54 модуля и мастер-выключатель
Стоимость работ
248 000 ₽
Паспорт объекта
- 1 Расположение:
- Лефортово
- 2 Тип объекта:
- Квартира в новостройке
- 3 Площадь:
- 94 м²
- 4 Срок выполнения:
- 14 дней
- 5 Год реализации:
- 2024
- 6 Вводная мощность:
- 15 кВт, 3 фазы (380 В / 25 А)
- 7 Проложенный кабель:
- 1 240 м ВВГнг(А)-LS
- 8 Автоматика и щит:
- 54 модуля ABB S200
Объём работ

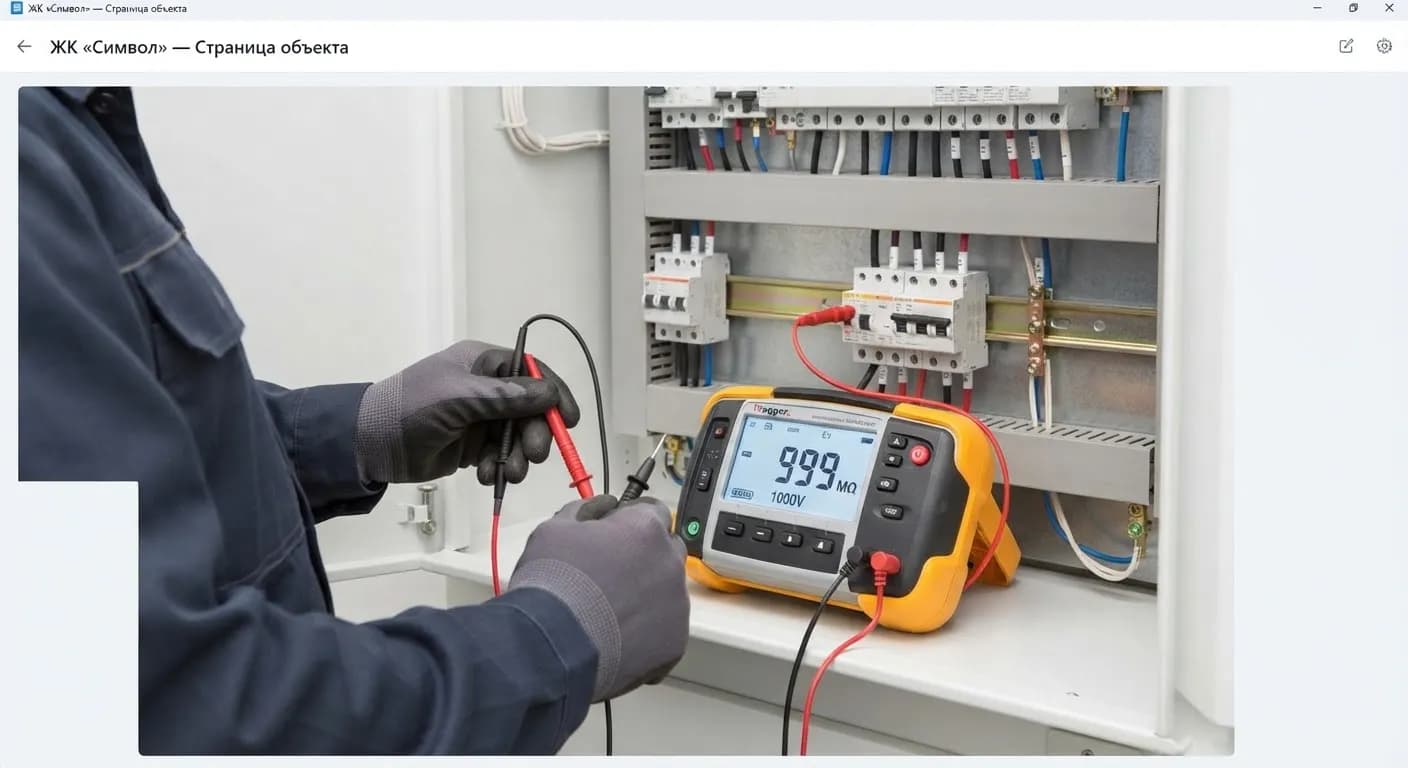

Комплексный электромонтаж по индивидуальному дизайн-проекту. Алмазное штробление без пыли, монтаж кабельных трасс в негорючей гофре DKC по потолку, установка 68 подрозетников на гипсовую смесь. Сборка и балансировка силового щита на 54 модуля с неотключаемыми линиями холодильника и защиты от протечек, сценарий мастер-выключателя через контактор ABB. Проведены замеры петли «фаза-ноль» и сопротивления изоляции, оформлен акт электролаборатории.
Контроль качества монтажа

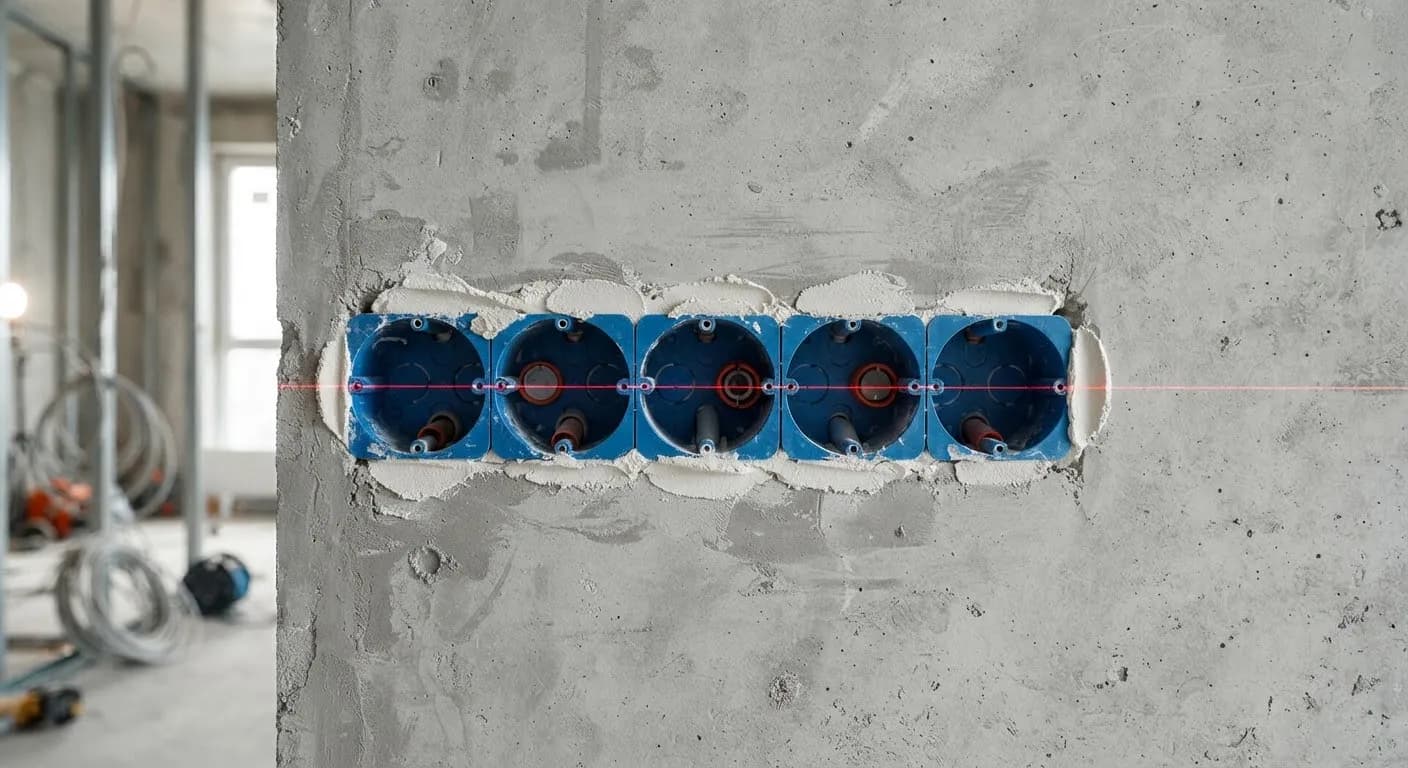

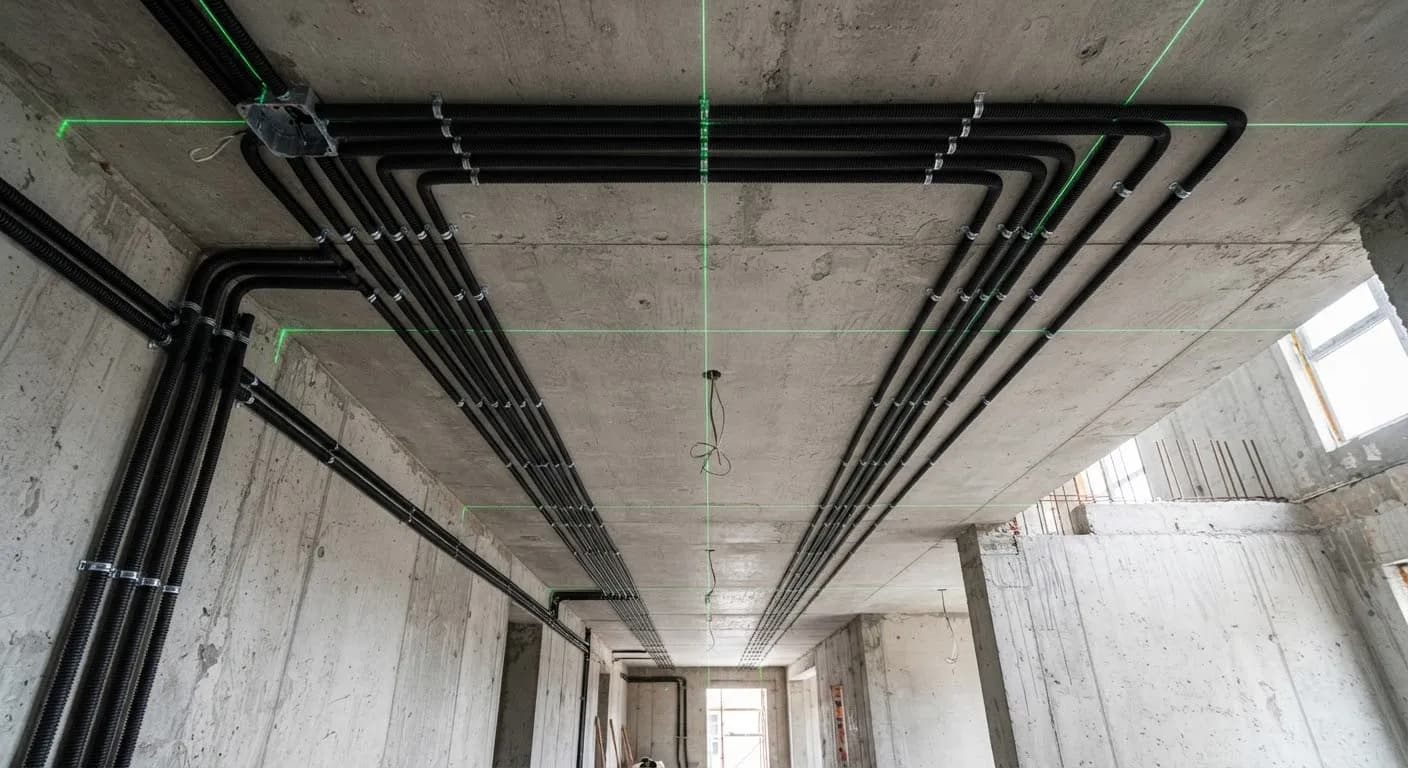

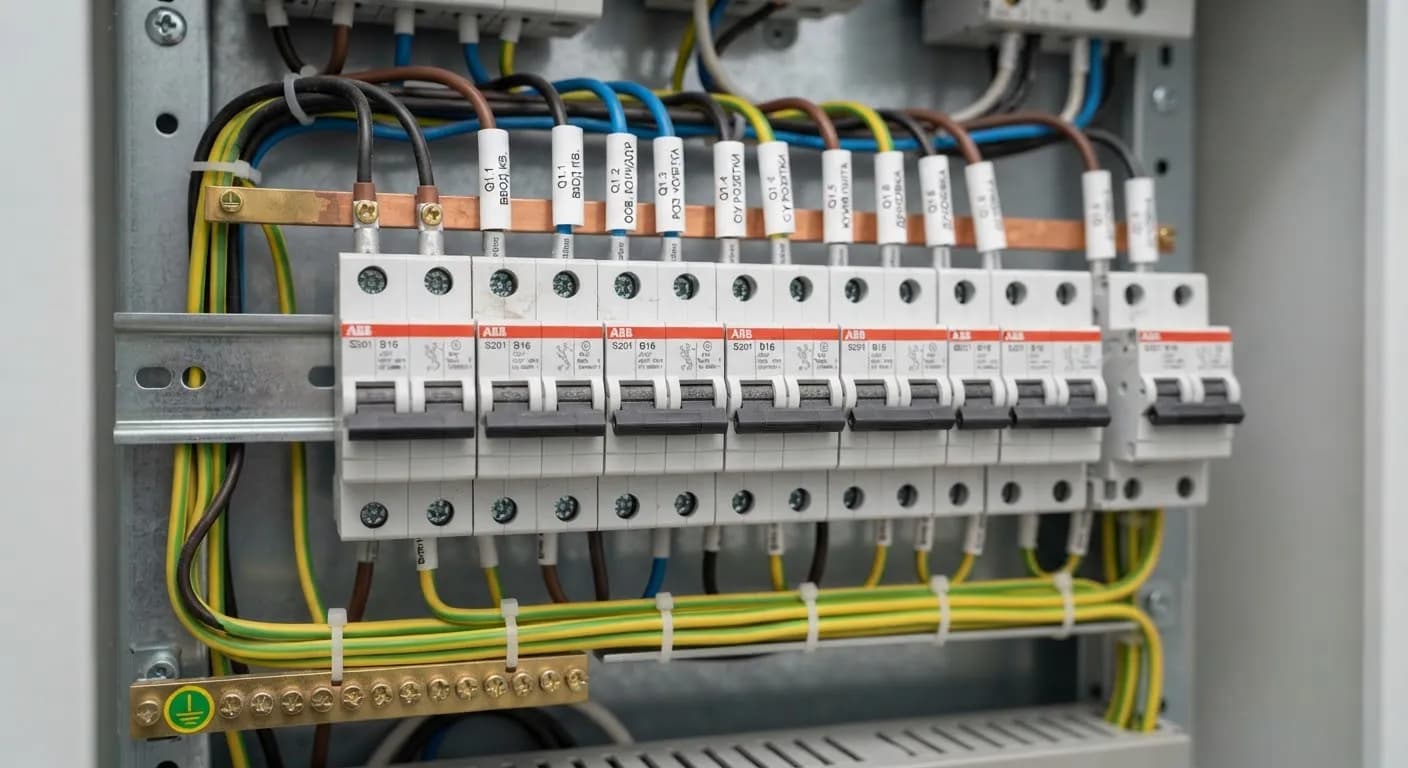

Фотофиксация и узлы монтажа
Нажмите на фото для увеличения
Было и стало
Сравнение: до и после

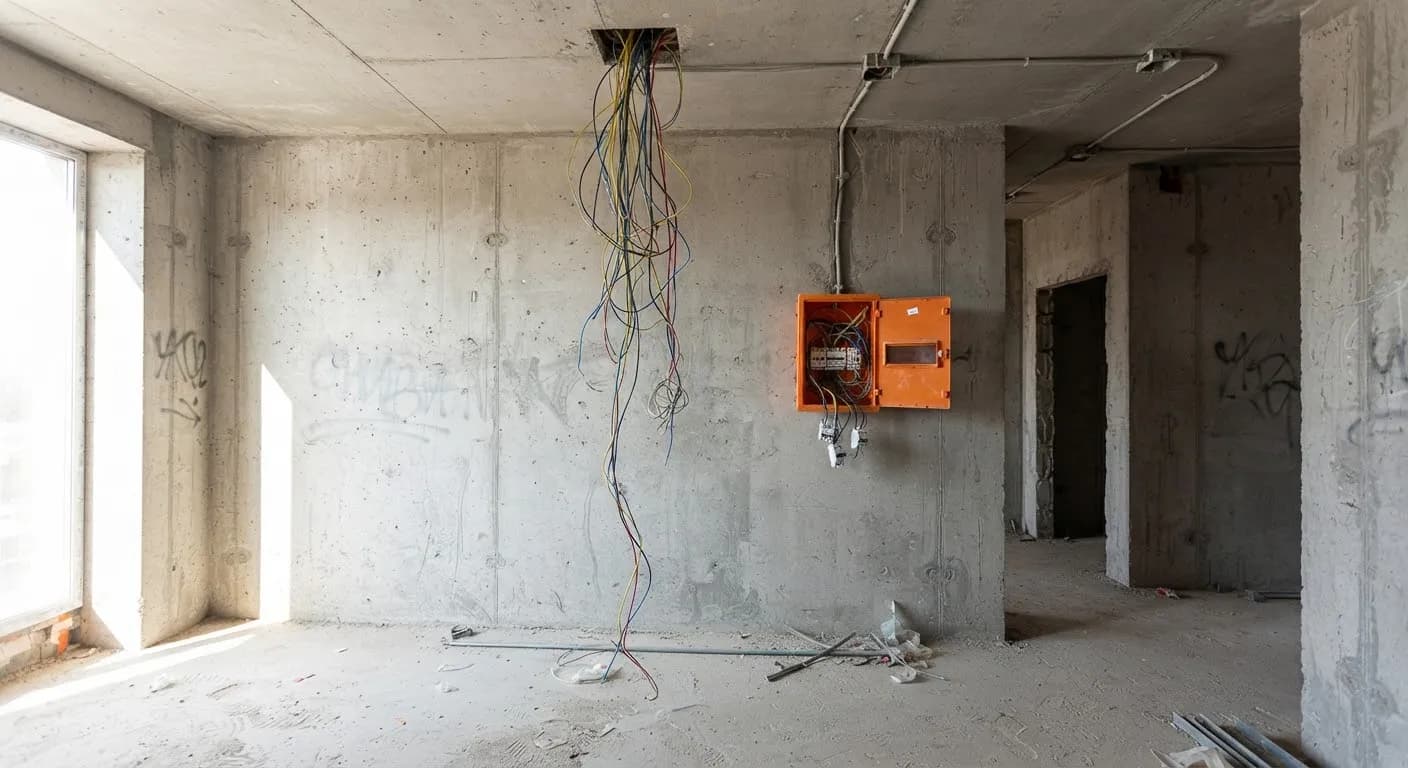

До монтажа

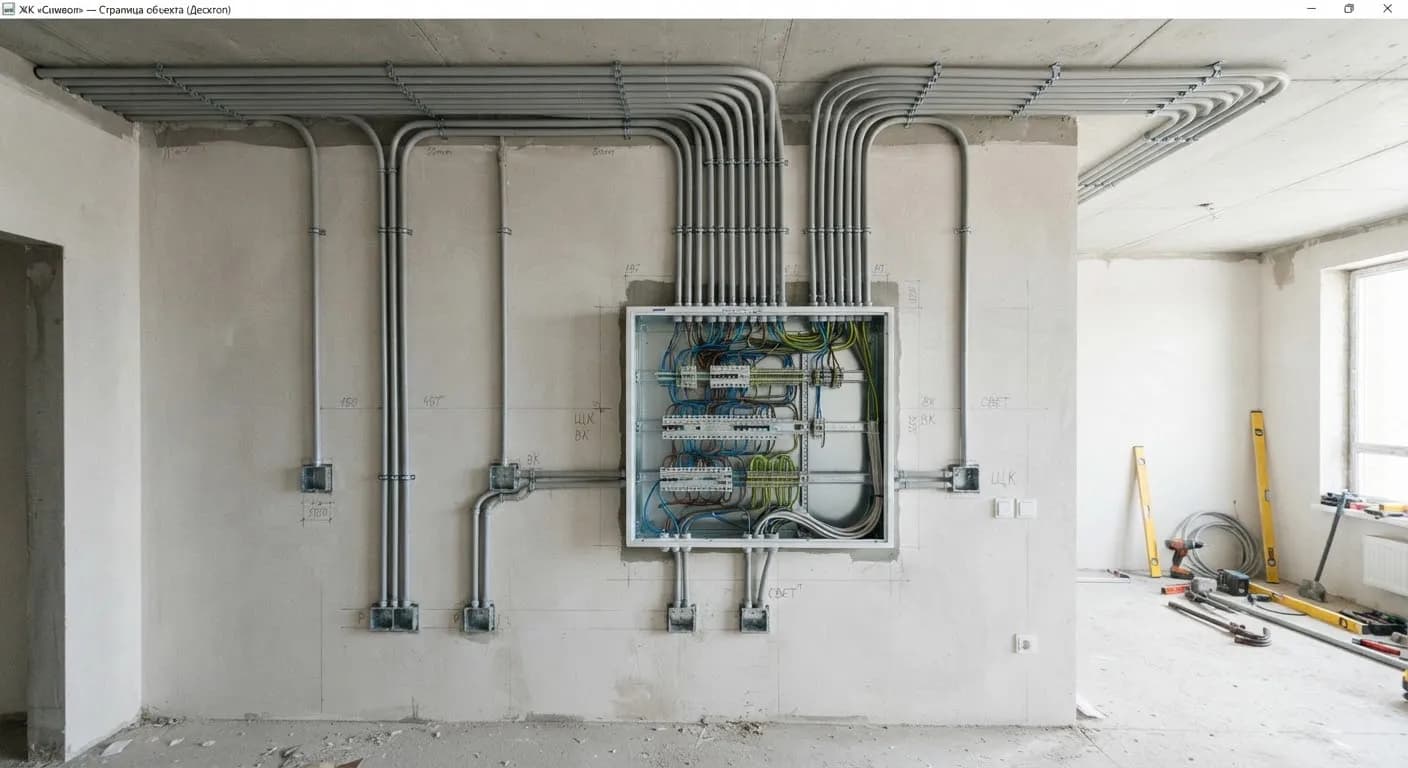

После монтажа
Инженерный разбор
Технические вызовы и реализация
1 // Этап разбора
Задача
Обеспечить полную электробезопасность семьи с детьми, предусмотреть резерв под мульти-сплит и проточный водонагреватель 8 кВт, исключить ложные срабатывания УЗО и сделать обесточивание квартиры одной клавишей при выходе, не отключая роутер и холодильник.
2 // Этап разбора
Сложности и решения
Монолитные несущие пилоны, где запрещено горизонтальное штробление. Решение: магистральные трассы проложены в перфорированных лотках за подвесным потолком с точечными вертикальными опусками без повреждения арматурного каркаса.
3 // Этап разбора
Инженерный дизайн
Индивидуальная компоновка щита на 54 модуля. Равномерное распределение фаз L1-L2-L3 по нагрузкам, защита от импульсных перенапряжений УЗИП II класса, маркировка каждого проводника термоусадочной трубкой.
Отзыв заказчика по объекту
Источник: Яндекс Услуги«Алексей собрал щит в нашей квартире так, что строители и отделочники приходили фотографировать. Никакой пыли при штроблении, все трассы строго по лазеру. Предоставил подробный исполнительный чертёж со всеми размерами до штукатурки и акт проверки мегаомметром. Настоящий профи, смета не выросла ни на рубль.»
